金安鑄材不斷采用新工藝、新設備對傳統(tǒng)工藝和設備進行技術(shù)升級,公司用一流的管理和工藝設備,
源源不斷的產(chǎn)品,為客戶創(chuàng)造價值。
使用這種發(fā)熱覆蓋劑可使鑄件鋼水的利用率達到80%以上,降低了鑄件冒口的設計高度,從根本上避免和防止了冒口縮孔,使鑄件無缺陷,成品率達100 %。
化學成分
特點及使用方法
1、本發(fā)熱劑為化學反應過程,當覆蓋在冒口上時即受熱膨脹為原來體積的2倍,受熱反應的溶液迅速將整個冒口面積封閉,其化學放熱及物理保溫,使鑄件冒口平整無氣孔。
2、使用本產(chǎn)品可以取消保溫冒口套,冒口的設計高度與冒口直徑(如橢圓冒口取橢圓直徑)比1:1為宜。與使用碳化稻殼和草木灰相比,冒口的設計高度減少一半。
3、設計冒口或澆注鋼水時,應留有足夠的冒口容積儲放發(fā)熱覆蓋劑,不能讓受熱反應的發(fā)熱覆蓋劑溢出冒口,降低其效果。
4、澆注完成一次性加入發(fā)熱覆蓋劑后,原則上不允許在冒口處澆鋼水,破壞其發(fā)熱覆蓋劑的熔液層。熔液不能立即將補澆鋼水時形成的洞穴補平,必然造成縮孔。
5、等鋼水澆注到冒口高度的2/3-3/4時投放發(fā)熱覆蓋劑,投放時應一次投放足量,更好 不補放。
6、如因鋼水量不能滿足鑄件澆注量,必須進行補注鋼水時,待鋼水上升至冒口底面以上,可將其它各冒口加入足夠量的發(fā)熱覆蓋劑,留一個冒口用于補填鋼水,補注鋼水那個冒口,可先少量覆蓋發(fā)熱覆蓋劑,以免冒口鋼水冷凝,且只能在這個冒口處補澆鋼水,待完成補澆過程后重新加入足夠量的發(fā)熱覆蓋劑。
7、特殊鋼種如鎳不銹、鉻不銹鑄件及對碳要求較嚴,冒口切割出需加工、調(diào)值等,使用本發(fā)熱覆蓋劑,在根部有滲碳現(xiàn)象。
8、本產(chǎn)品采用3或5kg/小袋,或根據(jù)用用戶要求包裝,每大袋30kg。

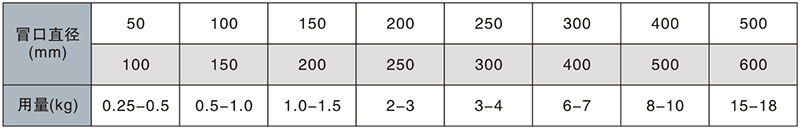

本產(chǎn)品使用量
